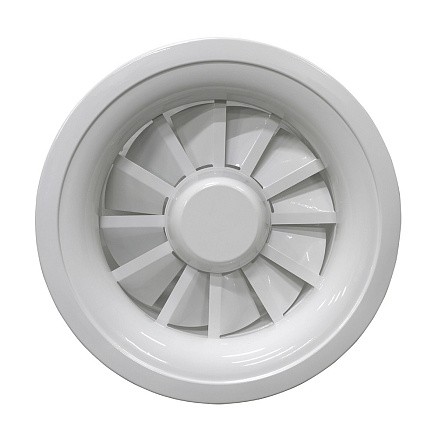

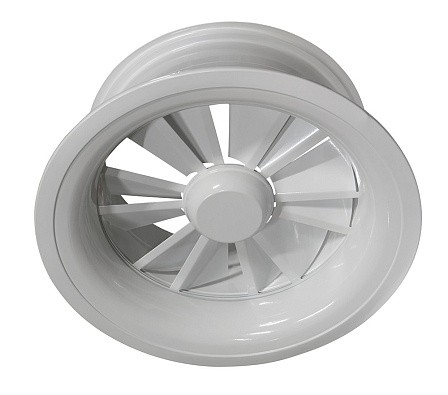

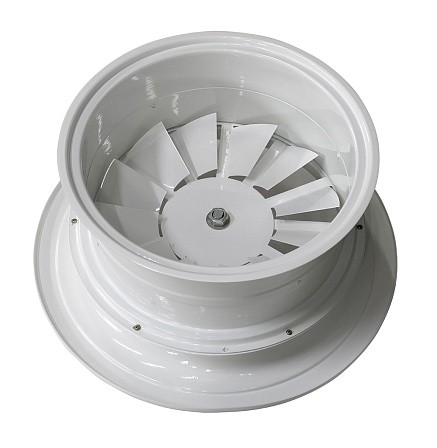

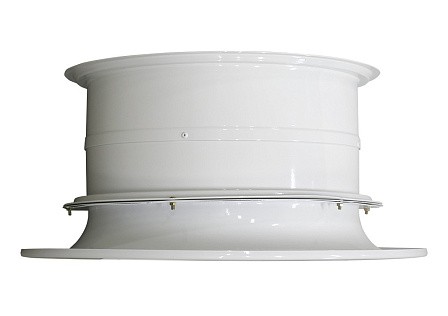

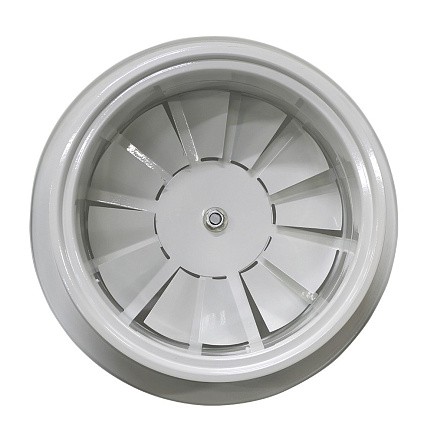

Диффузор вихревой SD-A

Диффузоры вихревые типа SD-A круглой формы предназначены для подачи воздуха в системах вентиляции и кондиционирования закрученными струями из верхней зоны помещений.
Описание товара
Характеристики моделей
Купить
Видео
Диффузоры вихревые типа SD-A круглой формы предназначены для подачи воздуха в системах вентиляции и кондиционирования закрученными струями из верхней зоны помещений.

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.

Диффузоры используются как для помещений с высоким потолком (≤10 м, заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно не низким потолком (≤3,8 м, залы для приемов, холлы гостиниц). Подходят для помещений с высокой разницей температуры между поступающим воздухом и воздухом в помещении.

Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9016).

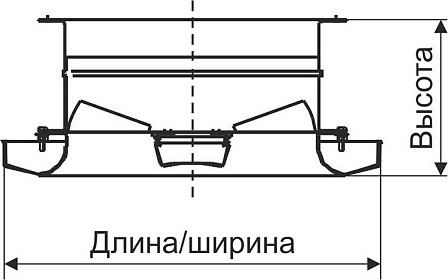

Габаритные и присоединительные размеры

SD-A чертеж.jpg

Тип диффузора

D

E

F

H

SD-A 200

198

315

240

142

SD-A 250

250

360

289

140

SD-A 315

310

470

352

163

SD-A 400

397

579

442

181

SD-A 500

495

657

538

181

Аэродинамические и акустические характеристики


Тип диффузора

Расход воздуха на диффузор, м3

Эффективная площадь выхода воздуха, м2

min

max

SD-A 315

252

1080

0,022

SD-A 400

450

1800

0,031

SD-A 500

828

3672

0,077


График звуковой мощности и потери давления

SD-A общий график.jpg
