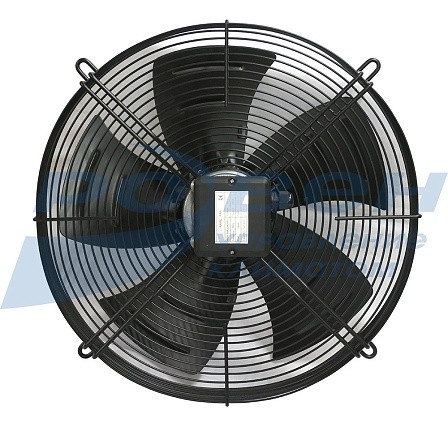

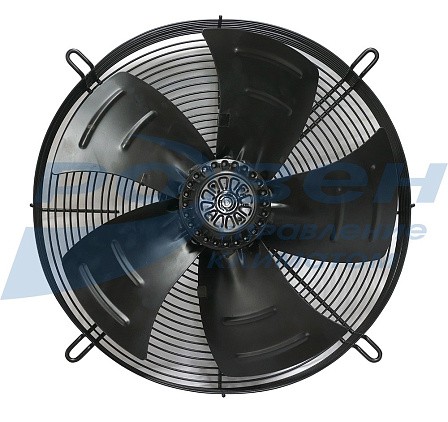

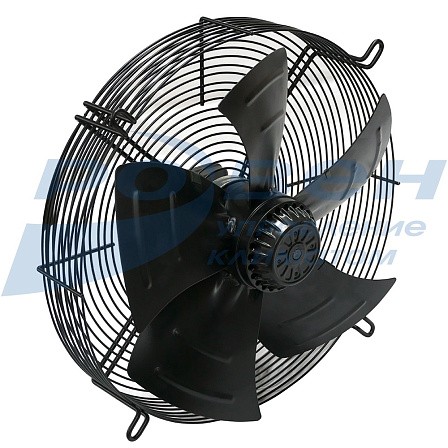

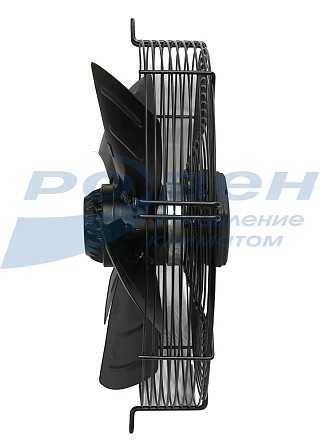

Вентилятор осевой YWF(K)2E-200-Z (Axial fans)
- Компактные, малошумные вентиляторы
- Лопасти из углеродистой стали
с полимерным покрытием
- Удобный монтаж
- Установка в любом положении
- Ресурс не менее 40 000 часов работы
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Температура перемещаемого воздуха -25...+ 40ºС
Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для снижения уровня шума.
Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Стандартное направление вращения лопастей вентиляторов YWF – против часовой стрелки, если смотреть на ротор - всасывание, направление вращения лопастей по часовой стрелке - нагнетание.

Габаритные и присоединительные размеры (мм) осевых вентиляторов с защитной решеткой (мм)

Модель |
D |
A |
C |
C1 |
E |
L |
YWF(K)2Е-200-Z |
195 |
220 |
100 |
126 |
250 |
50 |
Технические характеристики осевых вентиляторов серии YWF с защитной решеткой
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Уровень звукового давления, дБа |
Расход воздуха, м3/ч |
YWF(K)2Е-200 (Z) |
220 |
1 |
0,08 |
0,35 |
2700 |
2,4 |
60 |
870 |
Аэродинамические характеристики осевых вентиляторов серии YWF с защитной решеткой

Электрическая схема подключения осевых вентиляторов серии YWF с защитной решеткой
