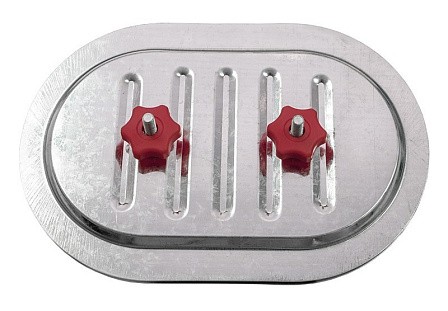

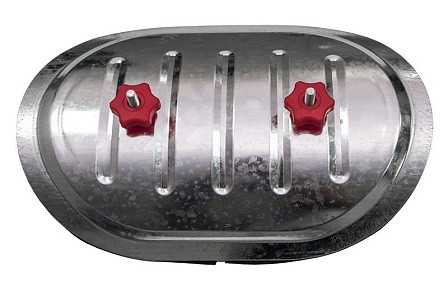

Лючок накладной CAD, FAD
Лючки изготовлены из оцинкованной стали и имеют резиновый уплотнитель для герметичного закрытия отверстия в воздуховоде.
Лючки комплектуется самоклеящимся шаблоном (трафаретом), позволяющим вырезать соответствующее отверстие в круглом или прямоугольном воздуховоде.
Габаритные и присоединительные размеры CAD
|
Модель |
D |
A |
B |
|
CAD 180*80 mm Ø100 |
100 |
180 |
80 |
|
CAD 180*80 mm Ø120 |
125 |
181 |
81 |
|
CAD 250*150 mm Ø160 |
150 |
250 |
150 |
|
CAD 250*150 mm Ø200 |
200 |
250 |
150 |
|
CAD 250*150 mm Ø250 |
250 |
250 |
150 |
|
CAD 250*150 mm Ø315 |
315 |
250 |
150 |
|
CAD 250*150 mm Ø355 |
355 |
250 |
150 |
|
CAD 250*150 mm Ø400 |
400 |
250 |
150 |
|
CAD 300*200 mm Ø315 |
315 |
300 |
200 |
|
CAD 300*200 mm Ø355 |
355 |
300 |
200 |
|
CAD 300*200 mm Ø400 |
400 |
300 |
200 |
|
CAD 300*200 mm Ø450 |
450 |
300 |
200 |
|
CAD 300*200 mm Ø500 |
500 |
300 |
200 |
|
CAD 400*300 mm Ø400 |
400 |
400 |
300 |
|
CAD 400*300 mm Ø450 |
450 |
400 |
300 |
|
CAD 400*300 mm Ø500 |
500 |
400 |
300 |
Габаритные и присоединительные размеры FAD
|
Модель |
A |
B |
|
FAD 180*80 mm |
180 |
80 |
|
FAD 200*100 mm |
200 |
100 |
|
FAD 250*150 mm |
250 |
150 |
|
FAD 300*200 mm |
300 |
200 |
|
FAD 400*300 mm |
400 |
300 |
Монтаж:
1. Наклейте самоклеящийся шаблон, поставляемый в комплекте с лючком, на воздуховод.
2. Вырежьте отверстие с допуском + 3 мм.
3. Выверните прижимные ручки до упора, вставьте внутреннюю часть лючка под углом в полученное отверстие воздуховода, выровняйте, а затем затяните ручки.
Не представленные в наличии модели доступны к поставке под заказ
