Щит управления насосами типа ЩУН
Щиты типа ЩУН предназначены для управления, контроля и защиты насосов, клапанов и задвижек систем водоподготовки, водоснабжения и канализации.
В щитах стандартно реализовано:
-
Ручное или автоматическое включение/выключение насосов с индикацией состояния.
-
Защита цепей питания включаемых устройств от короткого замыкания.
Два варианта комплектации щитов управления:
|
Комплектация |
Описание |
|
I к |
Стандартная комплектация |
|
II к |
Комплектация повышенного качества |
Технические характеристики и габаритные размеры щитов управления ЩУН
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
395 |
310 |
220 |
|
Габарит 2 |
500 |
400 |
220 |
|
Габарит 3 |
650 |
500 |
220 |
|
Габарит 4 |
800 |
650 |
250 |
|
Габарит 5 |
1000 |
650 |
300 |
|
Габарит 6 |
1200 |
750 |
300 |
|
Габарит 7 |
1320 |
750 |
300 |
|
Габарит 8 |
1800 |
800 |
450 |
|
Габарит 9 |
2000 |
800 |
450 |
|
Габарит 10 |
2200 |
800 |
450 |
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
385 |
290 |
102 |
|
Габарит 2 |
535 |
290 |
102 |
|
Габарит 3 |
535 |
398 |
102 |
|
Габарит 4 |
410 |
300 |
153 |
|
Габарит 5 |
560 |
300 |
153 |
|
Габарит 6 |
560 |
408 |
153 |

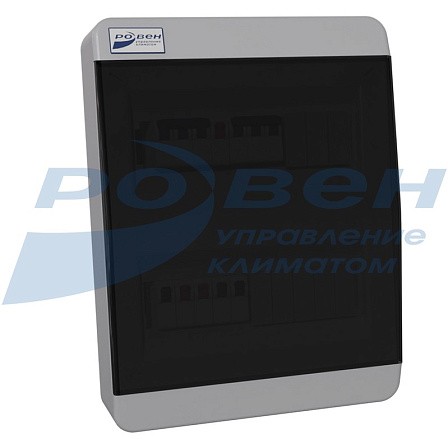

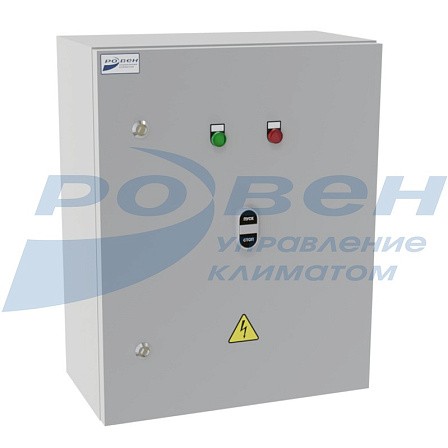

Размер щита будет зависеть от количества подключаемых насосов, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с раз- личной степенью пыле-влаго защиты. Информацию о размере, материале (пластик, металл) и степени пыле-влаго защиты корпуса (IP) можно уточнить при запросе.
Возможная степень защиты IP31 - стандарт, IP54 - по запросу.
Габаритный вес от 5 до 300кг.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
Условия эксплуатации:
Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.
Рекомендуемые дополнительные функции:
/5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя насоса от перегрева и выхода его из строя.
Порядок подбора щита управления:
- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft, IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT))
- Указывается тип щита
- Выбираются дополнительные функции щита
- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого насоса (основного и при наличии дополнительно резервного)
Дополнительная функция /11 или /11.1 относится к резервному насосу и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 у основного и, при необходимости, у резервного насосов.
При комплектации щита управления датчиками они поставляются без соединительного кабеля.
Дополнительные функции щитов управления типа ЩУН
|
Номер дополнительной функции |
Описание |
|
10 |
Включение/выключение по заданному времени (функция недельного таймера). Параметры уточнять при заказе. |
|
26.1 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave |
|
26.5 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave |
|
30.1 |
Проводной пульт управления типа кнопочный пост |
|
31* |
Управление щитом автоматики через Wi-fi соединение или internet |
|
36 |
Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации |
* В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.
Дополнительные функции насосов, подключаемых к щитам управления типа ЩУН
|
Номер дополнительной функции |
Описание |
|
1.1 |
Регулировка оборотов насоса на 220В в ручном режиме |
|
1.2 |
Регулировка оборотов насоса на 220В в автоматическом режиме (через контроллер) |
|
1.4 |
Регулировка оборотов насоса с EC двигателем на 220В в автоматическом режиме (через контроллер) |
|
2.1* |
Регулировка оборотов насоса на 380В в ручном режиме (с панели преобразователя частоты) |
|
2.2* |
Регулировка оборотов насоса на 380В в автоматическом режиме (через контроллер) |
|
2.3 |
Регулировка оборотов насоса с EС двигателем на 380В в автоматическом режиме (через контроллер) |
|
2.4* |
Регулировка оборотов насоса на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей насосов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В) |
|
2.5* |
Регулировка оборотов насоса на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей насосов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В) |
|
4.2.2 |
Управление приводом задвижки на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока) |
|
4.3 |
Управление приводом задвижки заслонки на 220В без возвратной пружины |
|
4.4 |
Управление приводом задвижки на 24В без возвратной пружины (управление открыто/закрыто) |
|
5.1** |
Тепловое реле защиты двигателя на 380В |
|
5.2** |
Биметаллическое реле защиты двигателя на 220/380В |
|
5.3** |
Позисторное реле защиты двигателя на 220/380В |
|
11*** |
АВР насоса (Автоматическое включение резервного насоса при аварийной остановке основного) |
|
11.1*** |
АВР насоса (Автоматическое включение резервного насоса при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного насоса через интервал времени) |
|
18 |
Поддержание насосом давления в трубопроводе по реле давления |
|
18.1 |
Поддержание насосом давления в трубопроводе по аналоговому датчику |
|
19 |
Поддержание насосом расхода в трубопроводе по аналоговому датчику |
|
22 |
Контроль работы насоса по реле давления |
|
23**** |
Запуск двигателей по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых) |
|
23.1 |
Запуск двигателя посредством устройства плавного пуска |
* Расстояние от преобразователя частоты до насоса должно быть не более 30м (для неэкранированного кабеля).
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
*** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22.
**** Функция /23 НЕВОЗМОЖНА для насосов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.
Пример функциональной схемы управления системой подкачки воды на базе щита типа ЩУН
М - электропривод
PT - датчик давления
МАРКИРОВКА:
Щит упр. Iк ЩУН-Н 0,75(380/2,3А)/2.2/4.3/5.1/18.1
где: Щит упр.Iк ЩУН – щит управления со стандартными комплектующими (Iк)
для автоматического управления насосом;
Н - насос;
0,75(380/2,3А) – мощность, напряжение и ток насоса, кВт(В/А);
/2.2/4.3/5.1/18.1 – номера дополнительных функций насоса:
/2.2 – регулировка оборотов насоса на 380В в автоматическом режиме;
/4.3 – управление приводом задвижки заслонки на 220В без возвратной пружины;
/5.1 – тепловое реле защиты двигателя на 380В;
/18.1 – Поддержание насосом давления в трубопроводе по аналоговому датчику.
