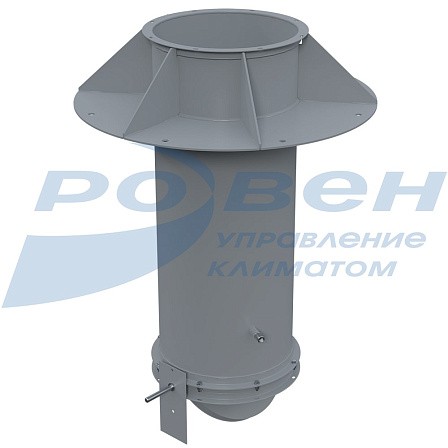

Узел прохода УП 3
Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.
Существуют следующие виды узлов прохода вентиляционных шахт, монтируемых через покрытия зданий:
- узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и без кольца для сбора конденсата — УП 3 — УП 3-10;
- узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и с кольцом для сбора конденсата — УП 3-11 — УП 3-21.
Узлы прохода не утепляются, утепленный только клапан.
Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.
При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
Масса, кг |
Модель |
D |
Масса, кг |
Н |
D1 |
Площадь клапана, м2 |
|
без кольца для сбора конденсата |
с кольцом для сбора конденсата |
|||||||
|
УП 3 |
200 |
21,6 |
УП 3-11 |
200 |
22,6 |
50 |
540 |
0,031 |
|
УП 3-01 |
250 |
22,8 |
УП 3-12 |
250 |
24,0 |
50 |
0,049 |
|
|
УП 3-02 |
315 |
24,4 |
УП 3-13 |
315 |
25,8 |
50 |
0,78 |
|
|
УП 3-03 |
400 |
30,8 |
УП 3-14 |
400 |
32,4 |
50 |
840 |
0,12 |
|
УП 3-04 |
450 |
35,2 |
УП 3-15 |
450 |
37,0 |
50 |
0,16 |
|
|
УП 3-05 |
500 |
41,5 |
УП 3-16 |
500 |
43,3 |
50 |
0,19 |
|
|
УП 3-06 |
630 |
47,5 |
УП 3-17 |
630 |
50,0 |
50 |
1140 |
0,31 |
|
УП 3-07 |
710 |
55,0 |
УП 3-18 |
710 |
57,4 |
50 |
0,39 |
|
|
УП 3-08 |
800 |
63,0 |
УП 3-19 |
800 |
66,0 |
50 |
0,5 |
|
|
УП 3-09 |
1000 |
80,2 |
УП 3-20 |
1000 |
84,0 |
64 |
1340 |
0,79 |
|
УП 3-10 |
1250 |
92,0 |
УП 3-21 |
1250 |
97,0 |
72 |
1590 |
1,23 |
По отдельной заявке изготавливаются узлы прохода нестандартных размеров.
МАРКИРОВКА:
Узел прохода УП З-02
где: УПЗ - модель узла прохода;
02 - комплектация и типоразмер (по таблице габаритных размеров).
