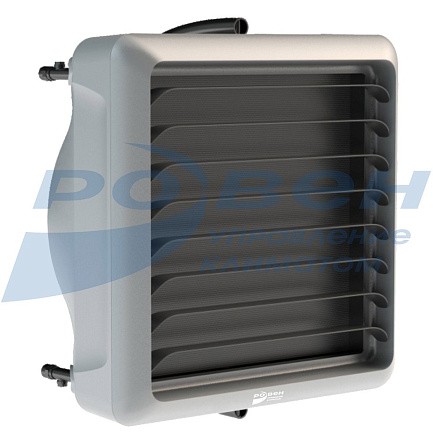

Тепловентилятор РОВЕН-TF
Тепловентилятор РОВЕН-TF предназначен как для отопления, так и для вентилирования значительного объема помещений, где не требуется постоянного поддержания комфортных температур, а необходимо быстрое их достижение. Установка тепловентилятора РОВЕН-TF позволяет существенно сэкономить электроэнергию в ночное время и нерабочие дни. Нагревательный элемент быстро достигает рабочей температуры, а принудительное нагнетание воздуха обеспечивает его более быструю циркуляцию в объёме помещения.
Тепловентилятор РОВЕН-TF состоит из прочного корпуса, выполненного из АBS-пластика, который нетоксичен, безопасен, безвреден для окружающей среды и может быть переработан вторично. Внутри него размещен медно-алюминиевый водяной теплообменник с высоким КПД и малошумный осевой вентилятор, который имеет 3 скорости вращения.

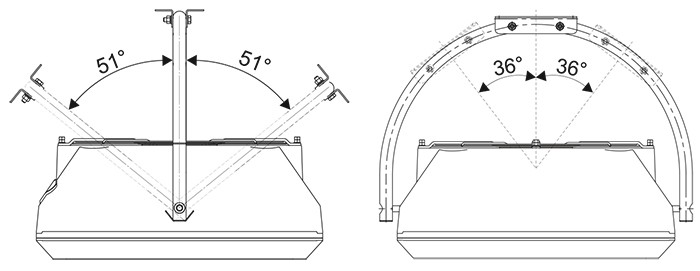

При включении РОВЕН-TF воздух, нагнетаемый вентилятором, подогревается теплообменником и с достаточной скоростью распространяется на большое пространство. Благодаря регулируемой жалюзи РОВЕН-TF и повороту на кронштейне можно направлять поток воздуха в необходимую зону помещения. В комплекте с каждым РОВЕН-TF идёт универсальный крепежный кронштейн, позволяющий монтировать тепловентилятор как горизонтально, так и вертикально.
Тепловентилятор РОВЕН-TF функционирует в качестве:
- Основного тепла в помещении;
- Дополнительного источника тепла, когда основная система отопления не справляется;
- Местного обогрева локальных зон и рабочих мест;
- Мобильного источника тепла для ремонтных и строительных работ.
Габаритные и присоединительные размеры
Технические характеристики
|
Характеристики |
Наименование |
||
|
РОВЕН-TF-30-АС |
РОВЕН-TF-50-АС |
РОВЕН-TF-70-АС |
|
|
Мощность нагрева, кВт* |
30 |
50 |
70 |
|
Расход воздуха, м3/ч |
5300/3900/2800 |
4850/3600/2400 |
5700/4100/3000 |
|
Электрическая мощность, Вт |
240 |
240 |
365 |
|
Ток, А |
1,1 |
1,1 |
1,6 |
|
Напряжение питания, В/Гц |
220/50 |
||
|
Диаметр присоединительных патрубков, дюйм |
3/4 |
||
|
Степень защиты электрооборудования |
IP54 |
||
|
Габаритные размеры в упаковке (ВхШхГ), мм |
800х800х500 |
||
|
Масса, кг |
29 |
31 |
33 |
* При теплоносителе 90/70 и температуре воздуха в помещении 0 °C.
Данные для подбора тепловентилятора
|
РОВЕН-TF-30-АС |
Температура теплоносителя (вода) |
||||||||||||||||
|
110/70 |
90/70 |
80/60 |
60/40 |
||||||||||||||
|
Vmax |
Твозд.вх. |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
|
м3/ч |
°С |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
|
5300 |
0 |
32 |
22 |
0,71 |
2 |
30 |
21 |
1,33 |
7 |
26 |
18 |
1,13 |
5 |
17 |
12 |
0,75 |
3 |
|
5 |
30 |
26 |
0,66 |
2 |
28 |
24 |
1,24 |
6 |
24 |
21 |
1,05 |
4 |
15 |
15 |
0,66 |
2 |
|
|
10 |
28 |
29 |
0,62 |
2 |
26 |
28 |
1,16 |
5 |
22 |
25 |
0,96 |
4 |
13 |
19 |
0,57 |
2 |
|
|
15 |
26 |
33 |
0,58 |
1 |
24 |
32 |
1,07 |
4 |
20 |
29 |
0,87 |
3 |
11 |
23 |
0,48 |
1 |
|
|
20 |
24 |
36 |
0,53 |
1 |
22 |
35 |
0,98 |
4 |
18 |
32 |
0,78 |
3 |
9 |
26 |
0,40 |
1 |
|
|
РОВЕН-TF-50-АС |
Температура теплоносителя (вода) |
||||||||||||||||
|
110/70 |
90/70 |
80/60 |
60/40 |
||||||||||||||
|
Vmax |
Твозд.вх. |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
|
м3/ч |
°С |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
|
4850 |
0 |
53 |
39 |
1,18 |
1 |
50 |
37 |
2,21 |
4 |
43 |
32 |
1,88 |
3 |
29 |
21 |
1,2 |
1 |
|
5 |
50 |
42 |
1,11 |
1 |
47 |
40 |
2,07 |
3 |
40 |
34 |
1,74 |
3 |
25 |
24 |
1,1 |
1 |
|
|
10 |
47 |
45 |
1,04 |
1 |
44 |
42 |
1,92 |
3 |
36 |
37 |
1,60 |
2 |
22 |
26 |
1,0 |
1 |
|
|
15 |
44 |
47 |
0,96 |
1 |
40 |
45 |
1,78 |
3 |
33 |
39 |
1,45 |
2 |
19 |
29 |
0,8 |
1 |
|
|
20 |
40 |
49 |
0,89 |
1 |
37 |
47 |
1,63 |
2 |
30 |
42 |
1,31 |
1 |
15 |
31 |
0,7 |
0 |
|
|
РОВЕН-TF-70-АС |
Температура теплоносителя (вода) |
||||||||||||||||
|
110/70 |
90/70 |
80/60 |
60/40 |
||||||||||||||
|
Vmax |
Твозд.вх. |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
Qм |
Твозд.вых. |
Gв |
PΔ |
|
м3/ч |
°С |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
кВт |
°С |
м3/ч |
кПа |
|
5700 |
0 |
77 |
51 |
1,71 |
3 |
70 |
47 |
3,12 |
10 |
61 |
40 |
2,68 |
8 |
42 |
27 |
1,81 |
4 |
|
5 |
73 |
53 |
1,61 |
3 |
66 |
49 |
2,92 |
9 |
57 |
42 |
2,48 |
7 |
37 |
29 |
1,61 |
3 |
|
|
10 |
68 |
55 |
1,51 |
3 |
62 |
51 |
2,73 |
8 |
52 |
44 |
2,29 |
6 |
33 |
31 |
1,42 |
3 |
|
|
15 |
64 |
57 |
1,41 |
2 |
57 |
53 |
2,53 |
7 |
48 |
46 |
2,09 |
5 |
28 |
33 |
1,22 |
2 |
|
|
20 |
59 |
59 |
1,31 |
2 |
53 |
54 |
2,33 |
6 |
43 |
48 |
1,89 |
4 |
23 |
35 |
1,01 |
1 |
|

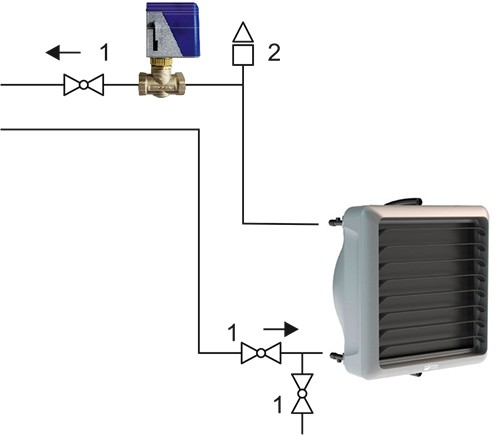

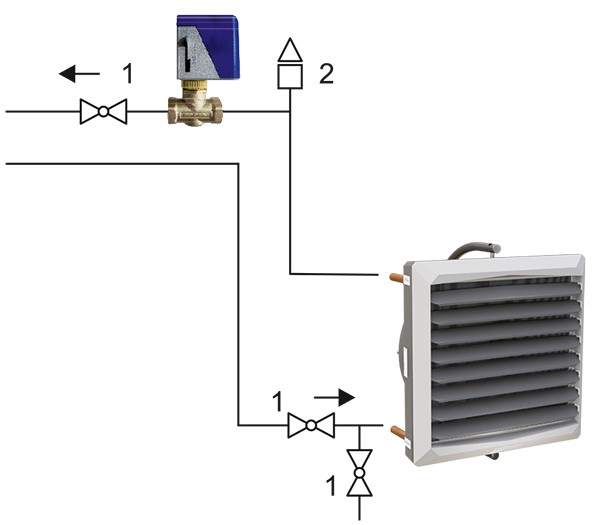

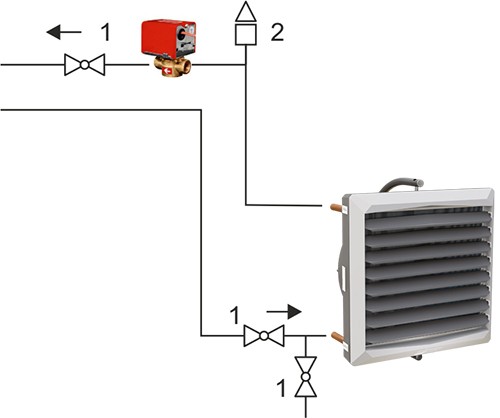

Рекомендуемая схема обвязки

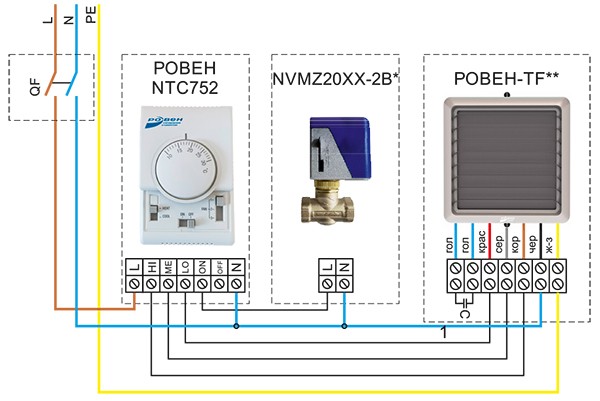

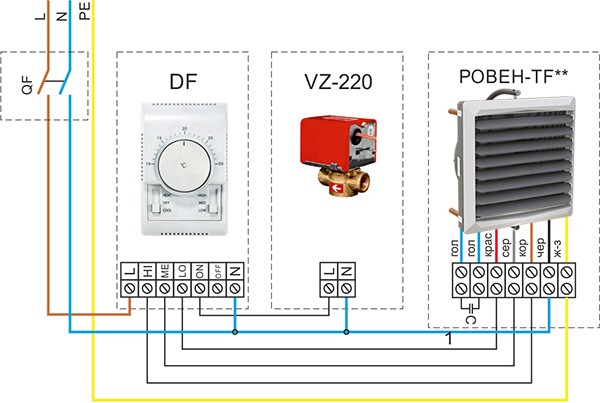

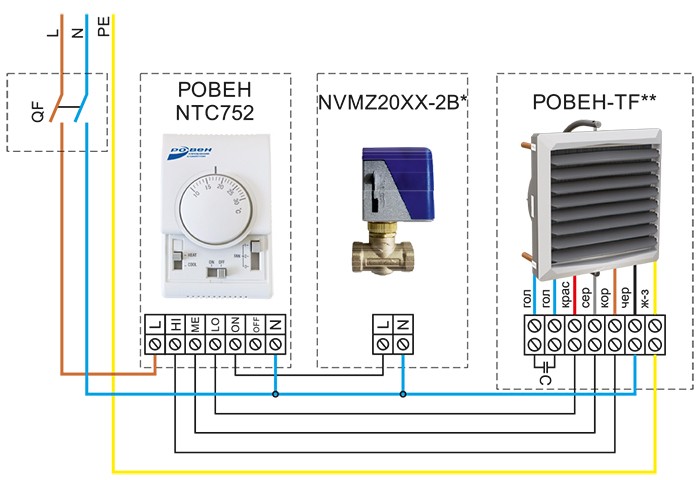

Электрическая схема подключения
* Максимальное количество тепловентиляторов управляемых 1 пультом:
РОВЕН-TF-30-AC - 2 шт.; РОВЕН-TF-50-AC - 2 шт.; РОВЕН-TF-70-AC - 1 шт.
Подробное описание опций и аксессуаров

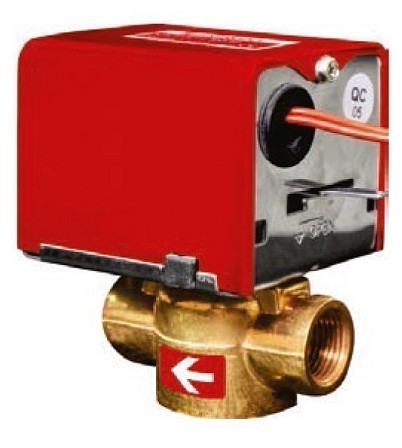

Двухходовой клапан с приводом
Двухходовые клапаны VZ-220 используются для управления теплоносителем (холодной или горячей водой) в системах отопления или кондиционирования . Регулирующий клапан приводится в действие синхронным гистерезисным двигателем с возвратной пружиной .
В состоянии покоя клапан находится в нормально закрытом состоянии, теплоноситель не может протекать через клапан . При подаче на него рабочего напряжения клапан открывается, позволяя теплоносителю циркулировать в системе отопления или кондиционирования.
Время срабатывания клапана: открытие ≤ 18 с; закрытие ≤ 17 с.
Температура окружающего воздуха +5 …+40°С.
Температура теплоносителя: +5 … +94°С.
Габаритные размеры, мм
|
Модель |
С |
D |
E |
F |
G |
|
VZ-220 |
108 |
66 |
68 |
87 |
83 |
Технические характеристики клапанов
|
Модель |
Напряжение, В, Гц |
Мощность, Вт |
Диаметр |
Пропускная способность (Kv), м3/ч |
Давление закрытия, МПа |
Макс. рабочее давление, МПа |
Масса, кг |
|
VZ-220 |
240±10%, 50/60 |
<6,5 |
G3/4” |
3,2 |
0 .20 |
1,6 |
0,7 |
Узел для тепловентилятора
Узел регулирования для подключения тепловентилятора к трубопроводам теплоснабжения, а также для автоматического управления подачей теплоносителя в теплообменник по сигналу от датчика температуры воздуха в помещении.
|
Наименование |
Краткое описание |
|
Узел для тепловентилятора РОВЕН-TF-30 |
Узел регулирования включает (Двухходовой клапан, шаровый кран - 2шт, косой фильтр, воздухоотводчик, сливной кран, ниппель, тройник, разъемное соединение американка, соединительные подводки длинной 500мм) |
|
Узел для тепловентилятора РОВЕН-TF-50/70 |
Узел регулирования включает (Двухходовой клапан, шаровый кран - 2шт, косой фильтр, воздухоотводчик, сливной кран, ниппель, тройник, разъемное соединение американка, соединительные подводки длинной 500мм) |
Гибкая подводка
Гибкая подводка облегчает подключение воды к тепловентилятору под любым углом установки. После подключения тепловентилятор можно поворачивать в любую сторону.
|
Наименование |
Краткое описание |
|
Гибкая подводка длина 0,5м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 0,5м - 2шт, латунный разъемный фитинг 3/4 НР - 2шт. Латунный разъемный фитинг 3/4 ВР - 2шт. Катушка фум ленты, 2 ниппеля 3/4. |
|
Гибкая подводка длина 1м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 1м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4. |
|
Гибкая подводка длина 1,5м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 1,5м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4. |
|
Гибкая подводка длина 2м с комплектом фитингов 3/4 (комплект 2шт). |
Нержавеющая подводка длинной 2м, латунный разъемный фитинг 3/4 НР - 1шт. Латунный разъемный фитинг 3/4 ВР - 1шт. Катушка фум ленты, 2 ниппеля 3/4. |
Настенный пульт DF
Регулирует скорость вращения вентилятором, открывает клапан с электроприводом и включает вентилятор на установленной скорости при падении температуры в помещении ниже заданной.
|
Параметры |
Значения |
|
Диапазон регулирования температуры воздуха, °С |
10…30 |
|
Температурный дифференциал, °С |
1 |
|
Температурный диапазон при эксплуатации, °С |
0…45 |
|
Влажностный диапазон при эксплуатации |
5~90% RH |
|
Температура хранения, °С |
-10…+60 |
|
Напряжение питания |
AC 220 В±10%, 50/60 Гц |
|
Рабочий ток, А |
1(0.5)A |
|
Диаметр проводов для подключения термостата, мм2 |
0.5x2.5 |
|
Габаритные размеры, мм (ДхШхВ) |
130х85х43 |
Не представленные в наличии модели доступны к поставке под заказ
