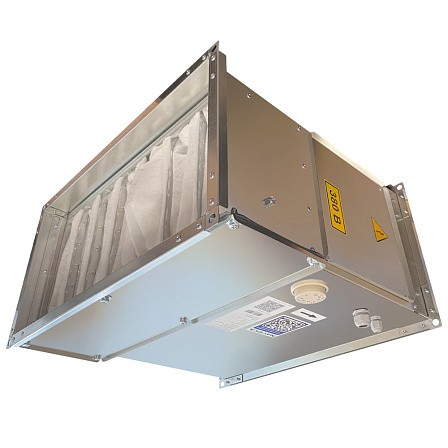

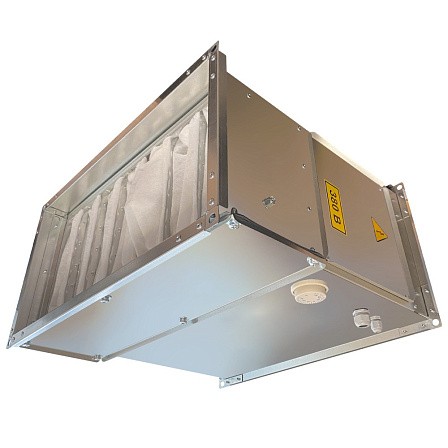

Воздухонагреватель электрический прямоугольный предварительный E (PTC)
Нагреватели применяются для предварительного нагрева воздуха перед такими устройствами как рекуператор или водяной нагреватель.
Корпус изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭН на технологии PTC, который позволяет безопасно осуществлять нагрев приточного воздуха. В соединительной коробке имеются необходимые клеммы для электросоединений, с винтовыми клеммами. Степень защиты крышки IP40.

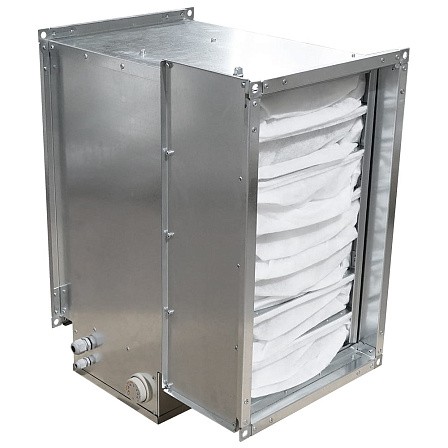

В корпусе установлен фильтр с классом очистки G4 для защиты от попадания загрязнений на нагревательные элементы.
В нагреватель интегрирован регулируемый термостат. Чувствительный термобаллон термостата отслеживает температуру входящего воздуха, и, если входящий воздух имеет температуру ниже установленного значения, то осуществляется подача питания на нагревательный элемент.

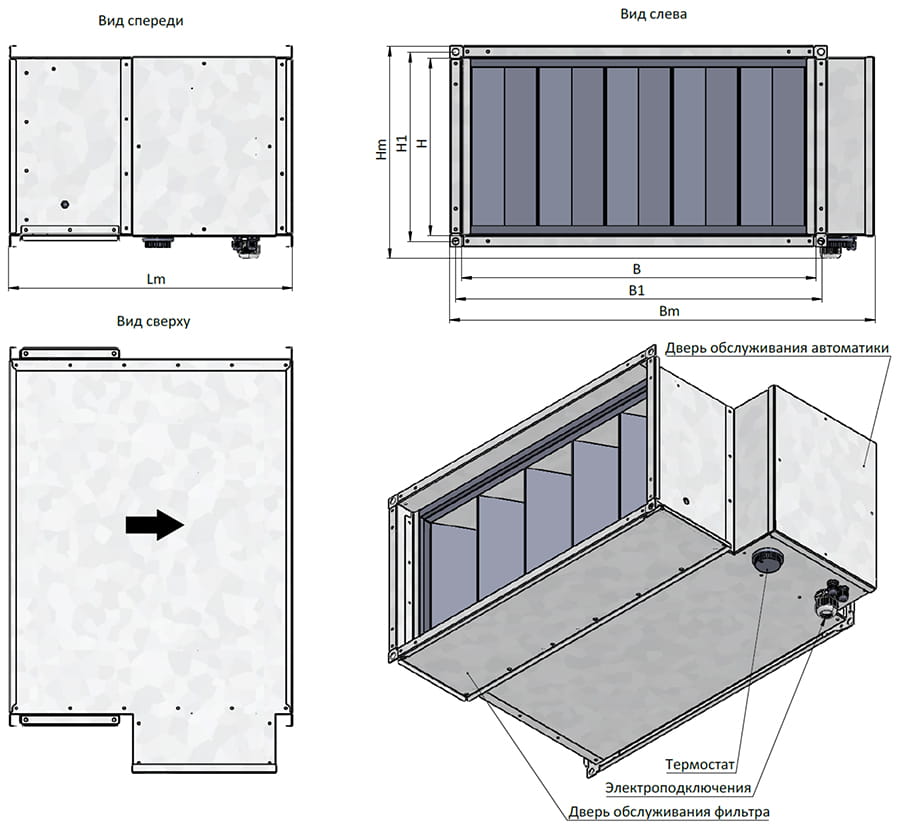

Габаритные и присоединительные размеры, мм
|
Модель |
B |
H |
B1 |
H1 |
Lm |
Bm |
Hm |
|
E... - 4020 |
400 |
200 |
420 |
220 |
480 |
535 |
270 |
|
E... - 5025 |
500 |
250 |
520 |
270 |
480 |
635 |
320 |
|
E... - 5030 |
500 |
300 |
520 |
320 |
480 |
635 |
370 |
|
E... - 6030 |
600 |
300 |
620 |
320 |
480 |
735 |
370 |
|
E... - 6035 |
600 |
350 |
620 |
370 |
480 |
735 |
420 |
|
E... - 7040 |
700 |
400 |
730 |
430 |
480 |
845 |
480 |
|
E... - 8050 |
800 |
500 |
830 |
530 |
480 |
945 |
580 |
|
E... -10050 |
1000 |
500 |
1030 |
530 |
480 |
1145 |
580 |
Технические характеристики
|
Модель |
Напряжение, В |
Мощность электрическая, кВт |
Ток, А |
Сечение (рекомендуемое) |
Автомат (рекомендуемый) |
Количество ступеней |
Масса, кг |
|
E 1.8(PTC)- 4020 |
1~220В |
1,8 |
10,5 |
3х 2,5мм2 (L,N,PE) |
1P C16A |
7,9 |
7,9 |
|
E 3.5(PTC)- 4020 |
1~220В |
3,5 |
21 |
3х 4мм2 (L,N,PE) |
1P C25A |
8,1 |
8,1 |
|
E 5.0(PTC)- 4020 |
3~380В |
5 |
10,5 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
8,4 |
8,4 |
|
E 7.0(PTC)- 4020 |
3~380В |
7 |
15,8 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
8,4 |
8,4 |
|
E 1.8(PTC)- 5025 |
1~220В |
1,8 |
10,5 |
3х 2,5мм2 (L,N,PE) |
1P C16A |
9,7 |
9,7 |
|
E 3.5(PTC)- 5025 |
1~220В |
3,5 |
21 |
3х 4мм2 (L,N,PE) |
1P C25A |
9,7 |
9,7 |
|
E 5.0(PTC)- 5025 |
3~380В |
5 |
10,5 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
10 |
10 |
|
E 7.0(PTC)- 5025 |
3~380В |
7 |
15,8 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
10 |
10 |
|
E 1.9(PTC)- 5030 |
1~220В |
1,9 |
10,5 |
3х 2,5мм2 (L,N,PE) |
1P C16A |
10,5 |
10,5 |
|
E 3.5(PTC)- 5030 |
1~220В |
3,5 |
21 |
3х 4мм2 (L,N,PE) |
1P C25A |
10,5 |
10,5 |
|
E 5.6(PTC)- 5030 |
3~380В |
5,6 |
10,5 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
10,9 |
10,9 |
|
E 7.0(PTC)- 5030 |
3~380В |
7 |
15,8 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
10,9 |
10,9 |
|
E11(PTC)- 5030 |
3~380В |
11 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
11,2 |
11,2 |
|
E 3.8(PTC)- 6030 |
1~220В |
3,8 |
21 |
3х 4мм2 (L,N,PE) |
1P C25A |
11,4 |
11,4 |
|
E 5.6(PTC)- 6030 |
3~380В |
5,6 |
10,5 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
11,7 |
11,7 |
|
E 7.0(PTC)- 6030 |
3~380В |
7 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
11,7 |
11,7 |
|
E11(PTC)- 6030 |
3~380В |
11 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
12,1 |
12,1 |
|
E15(PTC)- 6030 |
3~380В |
15 |
31,5 |
5х 6мм2 (L1,L2,L3,N,PE) |
3P C32A |
12,5 |
12,5 |
|
E 3.8(PTC)- 6035 |
1~220В |
3,8 |
21 |
3х 4мм2 (L,N,PE) |
1P C25A |
12,2 |
12,2 |
|
E 5.6(PTC)- 6035 |
3~380В |
5,6 |
10,5 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
12,6 |
12,6 |
|
E 7.0(PTC)- 6035 |
3~380В |
7 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
12,6 |
12,6 |
|
E15(PTC)- 6035 |
3~380В |
15 |
31,5 |
5х 6мм2 (L1,L2,L3,N,PE) |
3P C32A |
13,4 |
13,4 |
|
E11(PTC)- 6035 |
3~380В |
11 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
13 |
13 |
|
E 5.6(PTC)- 7040 |
3~380В |
5,6 |
10,5 |
5х 2,5мм2 (L1,L2,L3,N,PE) |
3P C16A |
14,4 |
14,4 |
|
E 7.0(PTC)- 7040 |
3~380В |
7 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
14,4 |
14,4 |
|
E11(PTC)- 7040 |
3~380В |
11 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
14,8 |
14,8 |
|
E15(PTC)- 7040 |
3~380В |
15 |
31,5 |
5х 6мм2 (L1,L2,L3,N,PE) |
3P C32A |
15,2 |
15,2 |
|
E22(PTC)- 7040 |
3~380В |
22 |
42 |
5х16мм2 (L1,L2,L3,N,PE) |
3P C50A |
15,9 |
15,9 |
|
E 7.5(PTC)- 8050 |
3~380В |
7,5 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
17,3 |
17,3 |
|
E11(PTC)- 8050 |
3~380В |
11 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
17,6 |
17,6 |
|
E15(PTC)- 8050 |
3~380В |
15 |
31,5 |
5х 6мм2 (L1,L2,L3,N,PE) |
3P C32A |
18 |
18 |
|
E22(PTC)- 8050 |
3~380В |
22 |
42 |
5х16мм2 (L1,L2,L3,N,PE) |
3P C50A |
18,8 |
18,8 |
|
E30(PTC)- 8050 |
3~380В |
30 |
63 |
5х16мм2 (L1,L2,L3,N,PE) |
3P C63A |
19,5 |
19,5 |
|
E 7.5(PTC)-10050 |
3~380В |
7,6 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
19,3 |
19,3 |
|
E11(PTC)-10050 |
3~380В |
11 |
21 |
5х 4мм2 (L1,L2,L3,N,PE) |
3P C25A |
19,6 |
19,6 |
|
E15(PTC)-10050 |
3~380В |
15 |
31,5 |
5х 6мм2 (L1,L2,L3,N,PE) |
3P C32A |
20 |
20 |
|
E22(PTC)-10050 |
3~380В |
22 |
42 |
5х16мм2 (L1,L2,L3,N,PE) |
3P C50A |
20,8 |
20,8 |
Электрические схемы подключения

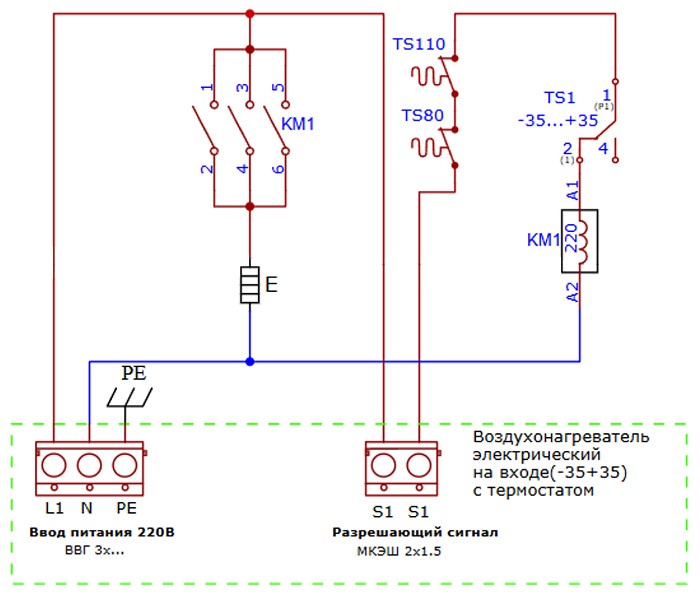

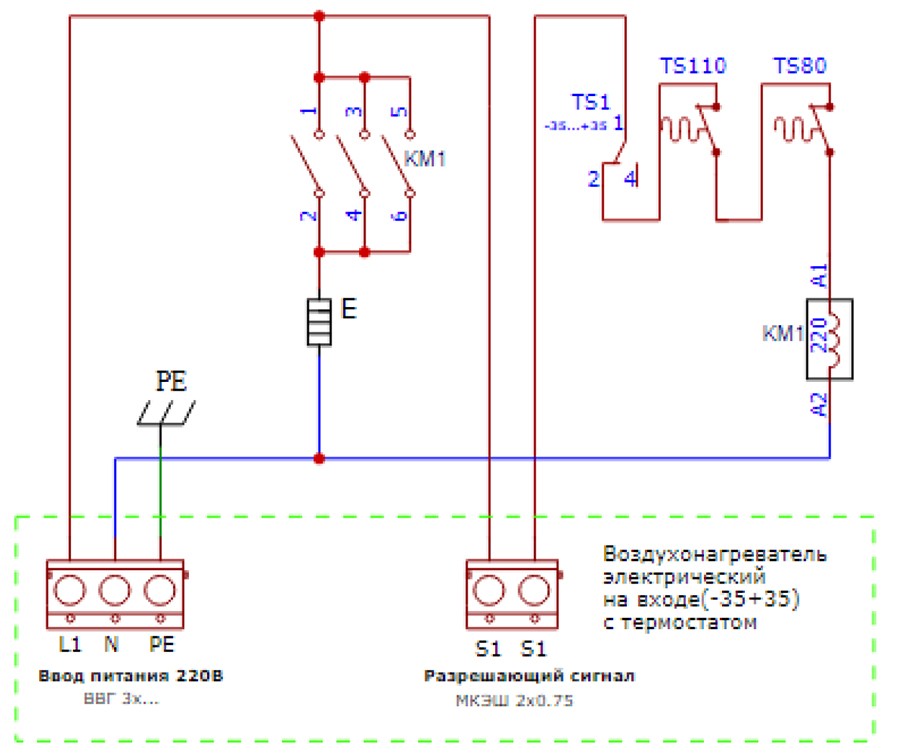

Схема №1
Предварительный (РТС) с термостатом 220В

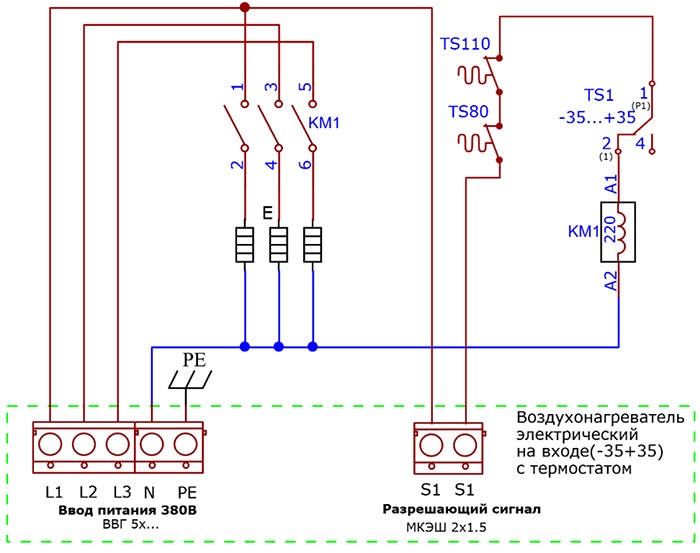

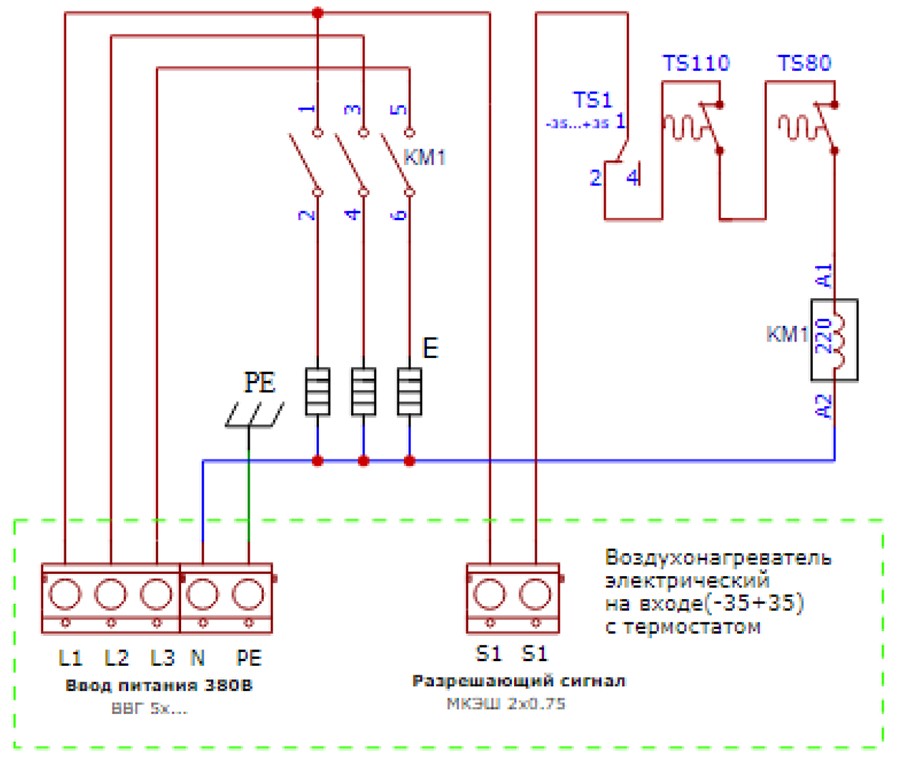

Схема №2
Предварительный (РТС) с термостатом 380В

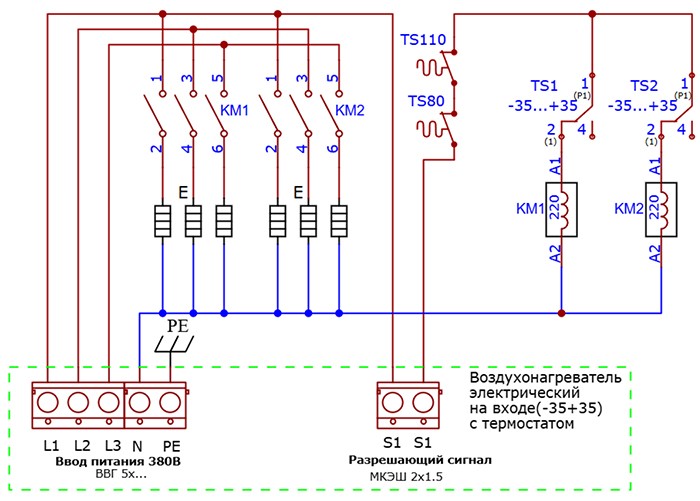

Схема №3
Предварительный (РТС) с термостатом 380В (2 ступени)
